產品名稱：線束剖面分析儀MicroS 10

AOKA 線束剖面分析儀MicroS 10

AOKA       |      SRI      聯合打造

科   創   未   來

輕巧便攜 | 智能安仝

 輕巧便攜、智能安仝可靠

 線束剖面分析儀MicroS 10

• 范圍Processing range ? 0.50 mm – ? 3.00 mm
• Specific option Larger diameters
• 線徑Cross section range 0.08 mm2 – 6.00 mm2
• 電壓Voltage supply 110 – 230 V AC, 50/60 Hz
• 體積Dimensions 475mm(L) x 330mm(W) x 360mm(H)
• 重量Weight About 28 kg

選擇 AOKA MicroS 10 的 6大理由

   超高強度耐腐蝕材料打造

                          夾具工裝固定

                          Sample Holder

                          線束剖面分析儀MicroS 10

•                           范圍： 0.08 mm2 – 6.00 mm2

一體化操作精準定位

水平切割研磨

一鍵全自動切割/自動打磨

Cutting & Grinding Module

• 切割轉速：2500 rpm
• 切割速度：2.0 mm / sec
• 打磨速度：6.5 mm / sec
• 切割范圍：0.08 mm2 – 6.00 mm2
• Z 軸微調范圍：0.00 mm 到 5.00 mm

                               大視場超景深高清鏡頭

                                      圖像采集數據分析

                                                lmaging Module

•                                                   高品質進口超廣角顯微鏡
•                                                   超感光工業3CCD超清相機
•                                                   高亮LED超長待機冷光源
•                                                   多段連續變倍卡扣式鏡筒

安仝環保無污染
低壓電解更安仝
電解清洗模塊
Electrolyte Etching

• 電解液：德國進口電解液UE7
• 電解電壓：15V
• 符合ISO14000環境體系
• 出具MSDS安仝使用證書











2019版 X5 Scan   端子自動分析軟件

線束剖面分析儀MicroS 10
優勢說明

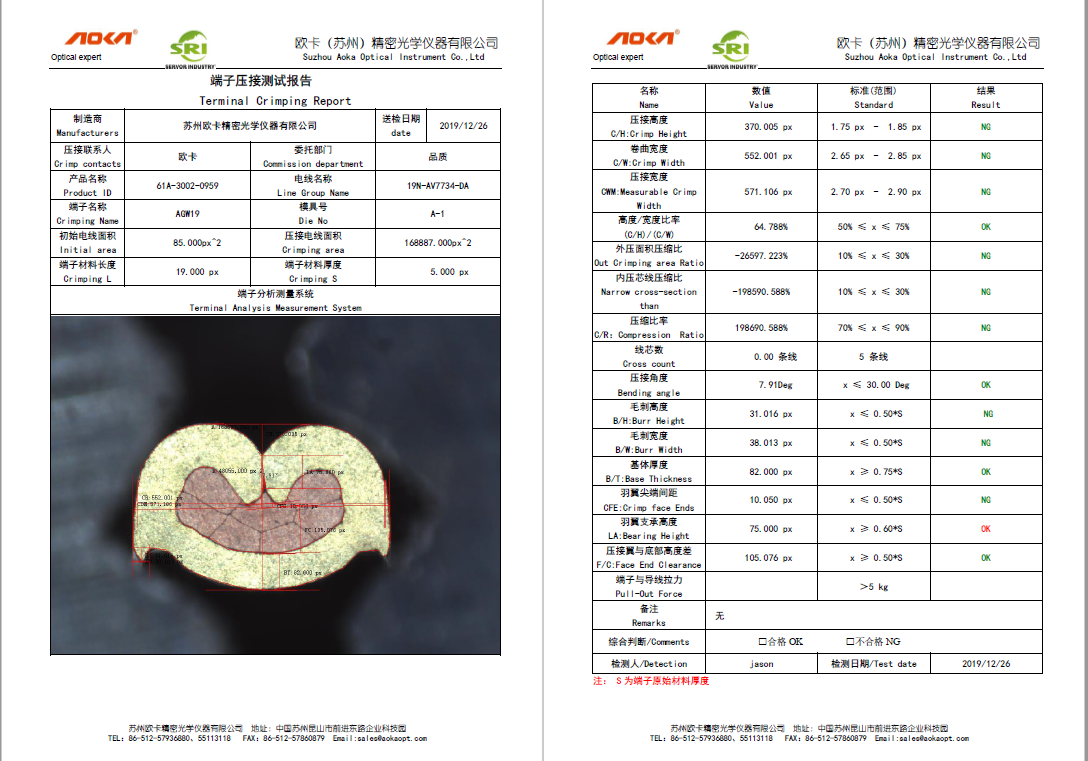

實現報告導出自動判定端子各個壓接測量項目是否合格。

  1、操作簡單，測試項目多
2、中英文版本隨意切換
                              3、內置行業通用模板，可隨意修改判定標準
                      4、可以導出PDF和word兩種報告格式
